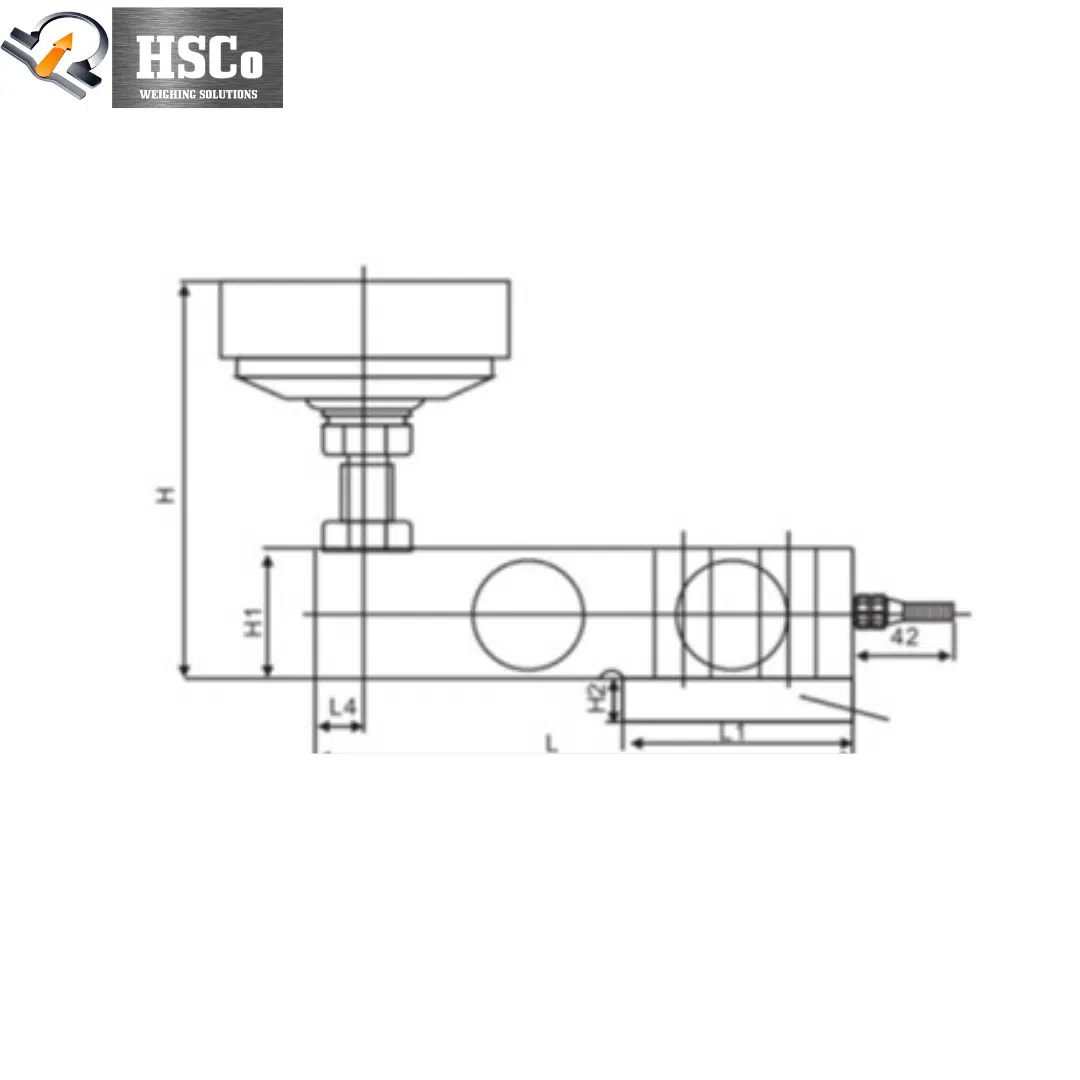

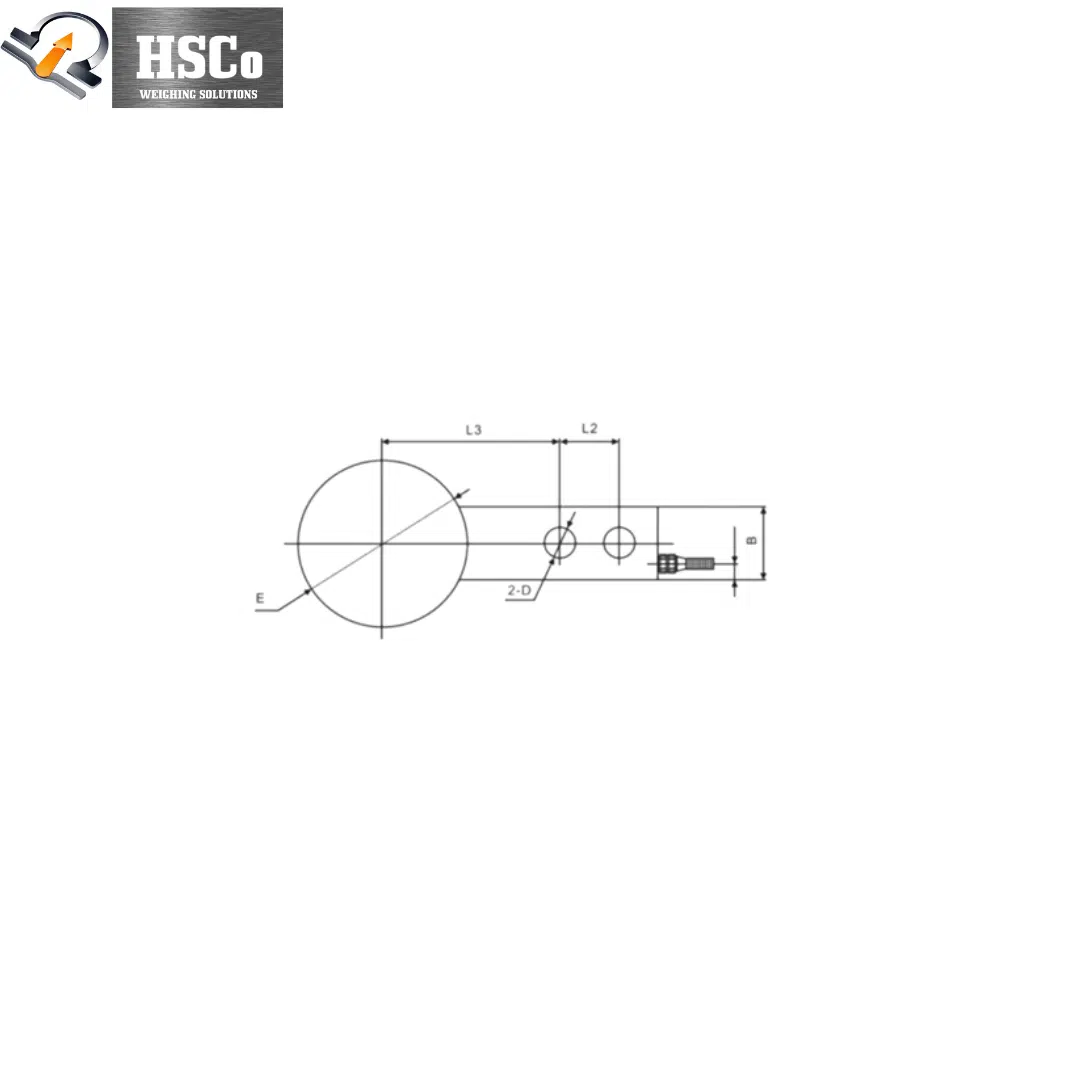

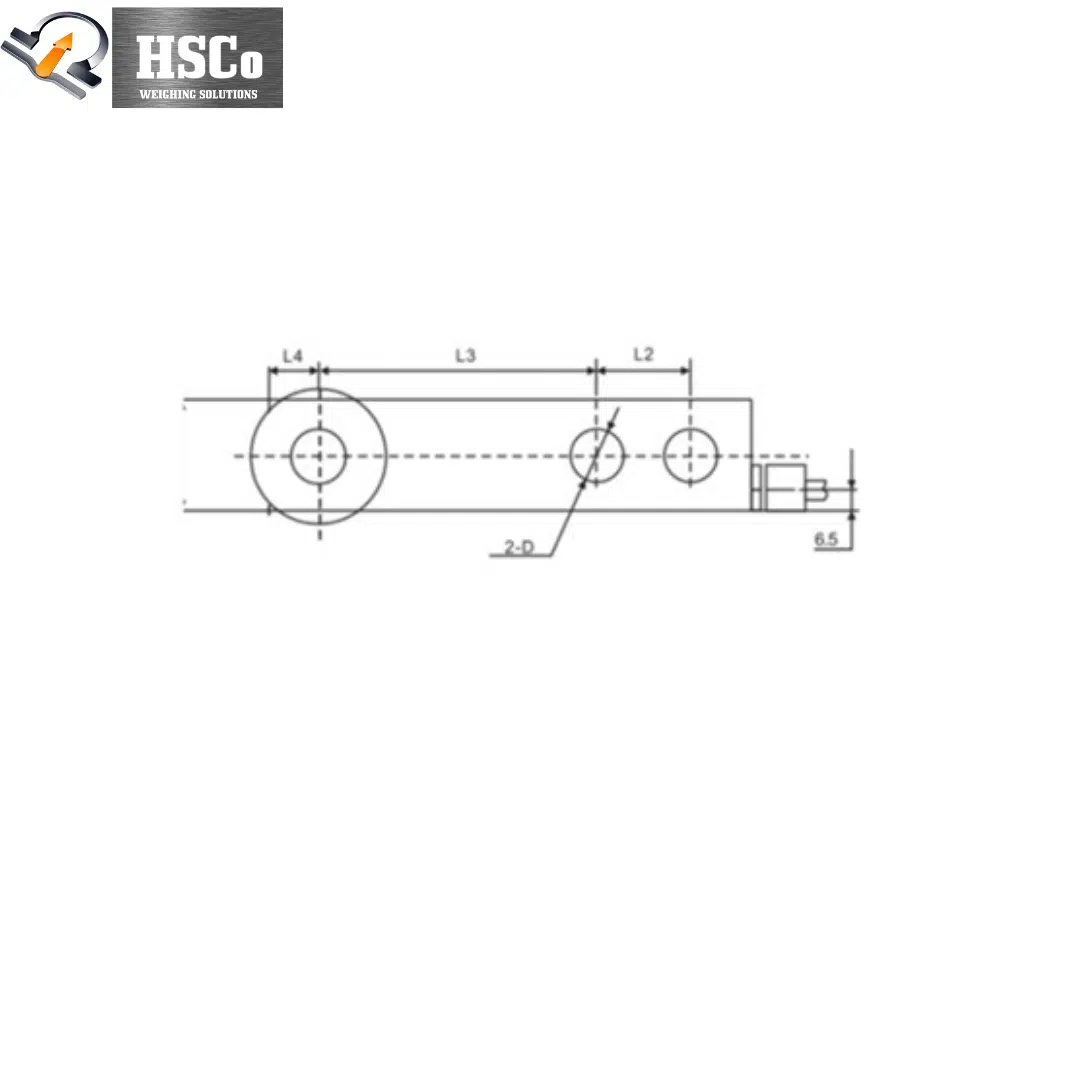

Dimensions | |||||||||||
Rate Loaded (KG) | L | L1 | L2 | L3 | L4 | B | H | H1 | H2 | D | E |
0.25-25 | 130 | 53.5 | 25.4 | 76.2 | 12.7 | 31.8 | 85-90 | 31.8 | 4 | ϕ 13 | ϕ62 |
3-5 | 171.5 | 72.5 | 38.1 | 95.3 | 19 | 38.1 | 104-114 | 38.1 | 6 | Ï• 20 | Ï• 62 |
7.5-10 | 225.5 | 102 | 50.8 | 50.8 | 124 | 50.8 | 132-144 | 50.8 | 8 | Ï• 27 | Ï• 80 |
Â

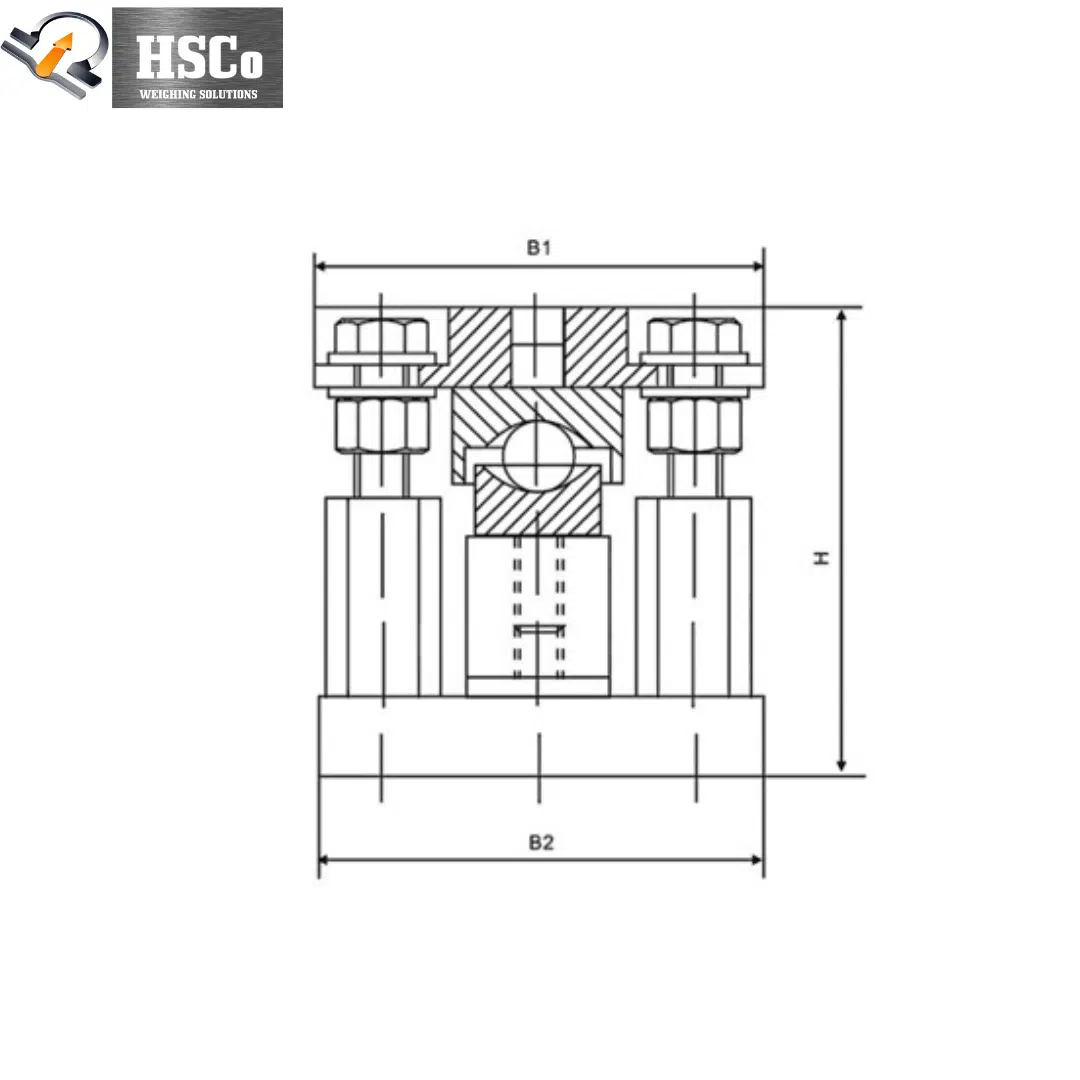

 |  |                                                                              Dimnsions | ||||||||||||
Rate Loaded (KG) | L | L1 | L2 | L3 | L4 | B | B2 | H | H1 | H2 | D2 | D3 | ||
0.25-25 | 210 | 175 | 140 | 116 | 80 | 100 | 100 | 106 | 58 | 18 | ϕ62 | ϕ 13 | ||
 |  |  |  |  |  |  |  |  |  |  |  |  | ||
3-5 | 270 | 235 | 200 | 150 | 100 | 160 | 160 | 135 | 73 | 23 | Ï• 62 | Ï• 20 | ||
7.5-10 | 345.2 | 310 | 250 | 210.4 | 10.4 | 180 | 180 | 186.3 | 93.3 | 38 soil   28.5down | ϕ 80 | ϕ 27 | ||
| Â | Â | Â | Â | Â | Â | Â | Â | Â | Â | Â | Â | Â | Â | Â |

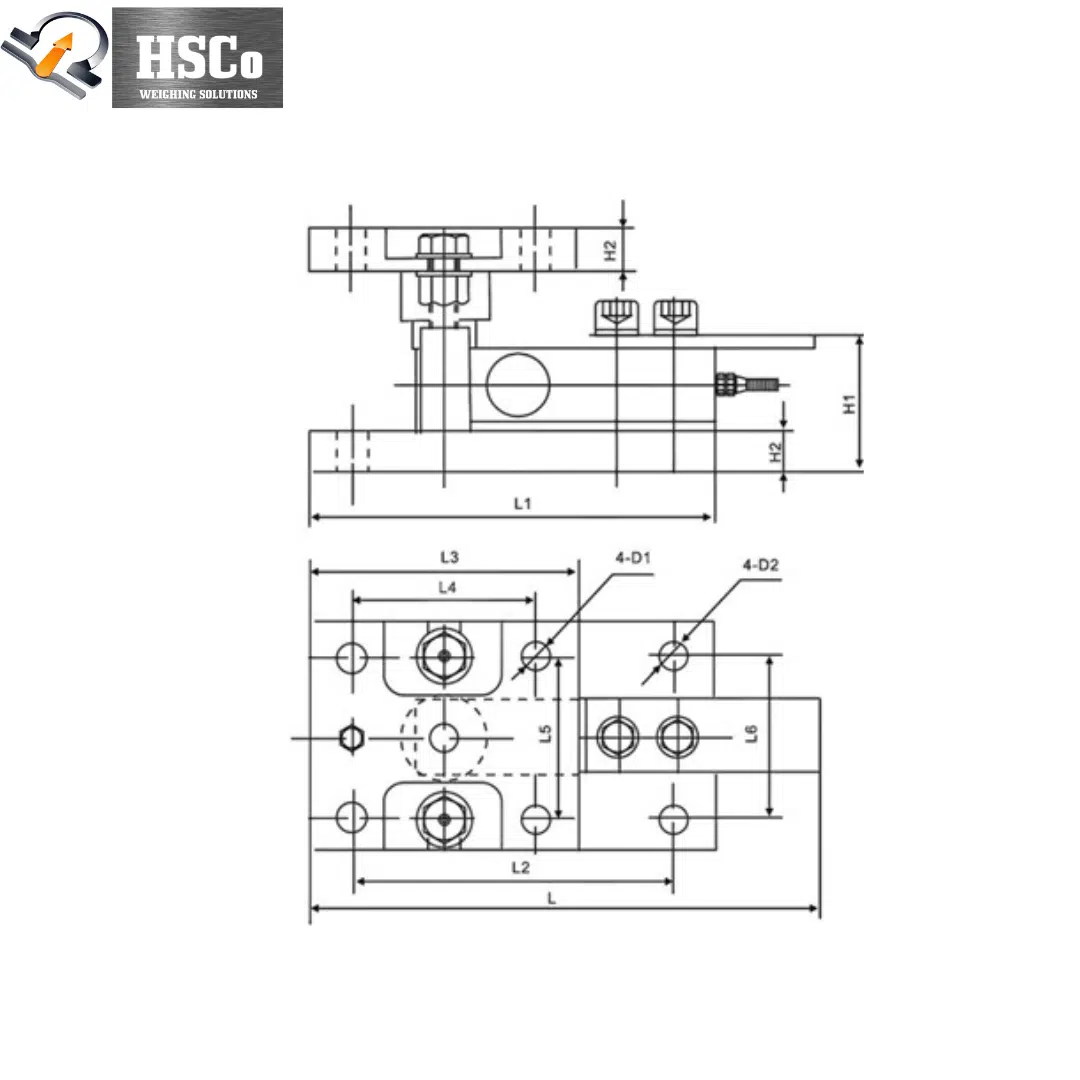

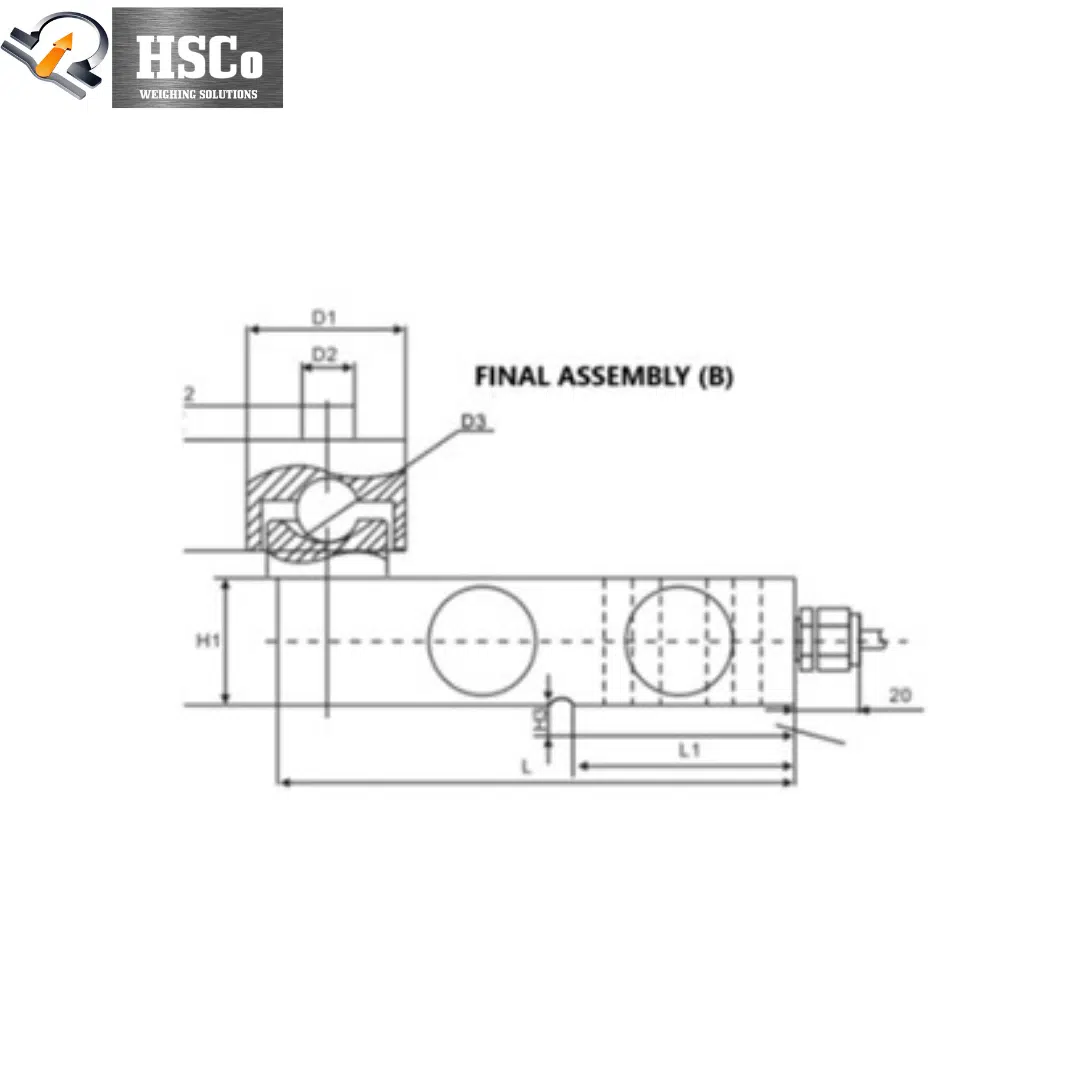

Dimensions | Â | Â | Â | ||||||||||||||
Rate Loaded (KG) | L | L1 | L2 | L3 | L4 | B | H | H1 | H2 | H3 | D | D1 | D2 | D3 | |||
0.25-25 | 130 | 53.5 | 25.4 | 76.2 | 12.7 | 31.8 | 85-90 | 31.8 | 4 | ϕ 13 | ϕ62 | ϕ 13 | ϕ62 | ϕ 13 | |||
3-5 | 171.5 | 72.5 | 38.1 | 95.3 | 19 | 38.1 | 104-114 | 38.1 | 6 | Ï• 20 | Ï• 62 | Ï• 20 | Ï• 62 | Ï• 20 | |||
7.5-10 | 225.5 | 102 | 50.8 | 50.8 | 124 | 50.8 | 132-144 | 50.8 | 8 | Ï• 27 | Ï• 80 | Ï• 27 | Ï• 80 | Ï• 27 | |||
